Проектно-инжиниринговая компания
COREAPROM
TUBE MILL LINE

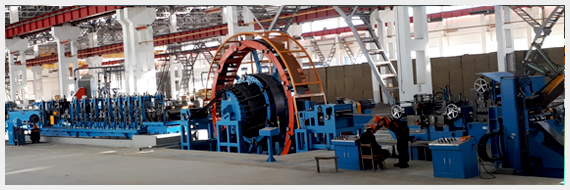

Линия трубопрокатного стана

Скорость линии

Стан
  • Мин. 40м/мин. ~ Мак. 80 м/мин.
Заправка
  • 20м/мин.

Производимые трубы

Стандарт
  • BS, ASTM, KS

Основная спецфикация

Тип
  • Круглая, квадратная и прямоугольная труба
Наруж.диа трубы
  • Круглая 48,6мм – 114,3мм
Наруж.диа трубы
  • Круглая 48,6мм – 114,3мм
  • Квадратная 40 x 40 – 90 x 90
Толщина стенки
  • 2,3 мм – 4,5 мм
Длина трубы
  • 6,0 м – 12,0 м
Скорость линии
  • Мак.100 м/мин
Допуск наруж.диаметра
  • ± 1%

Входящий материал

Предел текучести
  • Мак. 36 кг/мм2
Тип
  • Низкоуглеродистая сталь
Наруж.диа. рулона
  • ø1100 мм - ø2000 мм
Внутрен.диа. рулона
  • ø508 мм
Толщина полосы
  • 2,3 мм – 4,5 мм
Допуск толщины
  • Мак. ±5%
Ширина полосы
  • 150 мм - 360 мм
Допуск ширины
  • 0 – 0,5 мм
Вес полосы
  • Мак. 7,5 тн
Серповодность полосы
  • Мак. 10 мм / 10 м
Состояние торцы полосы
  • Срезаннй край
Марка полосы
  • ASTM A53 или эквивалент

Энергоносители

Электричество Электричество
  • Напряжение
  • 220В перемен.тока / 50 гц, 3 ф.
  • Схема управления
  • 1 ф. 110 В перемен. тока / 50 гц , 24В постоян. тока
  • Соленоидные клапаны
  • 1 ф. 110 В перемен. тока / 50 гц , 24В постоян. тока
Охлаждающая вода для высокочастного сварочного аппарата Охлаждающая вода для высокочастного сварочного аппарата
  • Скорость потока
  • 200 л./мин.
  • Температура на входе
  • 28 ℃
  • Мак.давление
  • 3,5 бар
Растворимое масло и гидравлический узел Растворимое масло и гидравлический узел
  • Скорость потока
  • 200 л./мин.
  • Температура на входе
  • 30 ℃
  • Мак.давление
  • 3,5 бар
Гидравлическое давление Гидравлическое давление
  • Мак.давление
  • 140 кг/㎠
  • Нормал.давление
  • 70 кг/㎠
  • Тип охлаждения масла
  • Водяное или воздушное
Сжатый воздух Сжатый воздух
  • Требуемый объем
  • 10.5 ㎥/мин
  • Мощность
  • 100 л.с
  • Рабочее давление
  • 5,0 кг/㎠
  • Мак.давление
  • 7,0 кг/㎠
